引脚名称管脚位置意义NoUsed1,2,10,11,13未使用，请保持悬空（悬空指的是不与任何电路相连）TestMode3测试模式，当悬空时工作在正常模式，接地则工作在测试模式下。用户使用时请悬空。TestTx4在测试模式下输入测试信息，用户使用时将作为可控IO口输出。
TestRx5在测试模式下输入测试信息，用户使用时将作为可控IO口输出。
Gnd6,9,16接地Vcc7,8接电源BaudReset12如果先将此管脚接地，再启动模块，模块将强制使用9600默认波特率进行工作。在此模式下可以读取或设置模块的波特率，读取到的波特率为模块先前设置的波特率，而非9600；如果没有进行波特率设置再次重启模块后，模块将使用先前设置的波特率进行工作。Tx14模块的Uart输出Rx15模块的Uart输入

北京深联智达科技有限公司 普通会员 企业类型： 企业单位 (制造商) 经营模式： 制造商 荣誉认证： 保  证  金： 已缴纳 0.00 元 注册年份： — 主     营： 地     址： 北京昌平区回龙观琥珀天地 产品分类 暂无分类 站内搜索 供应产品采购清单新闻中心公司相册  友情链接 暂无链接

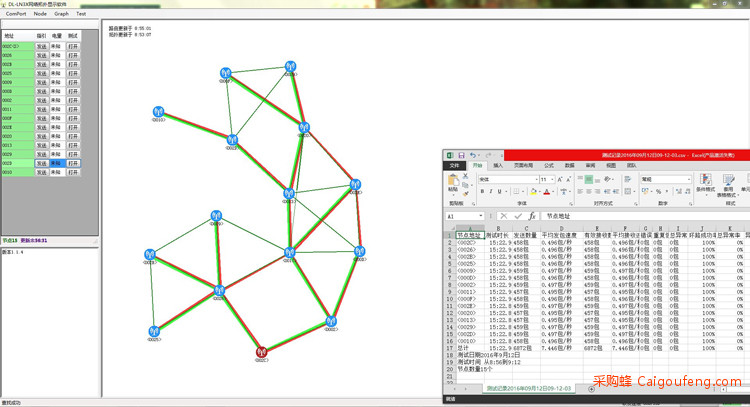

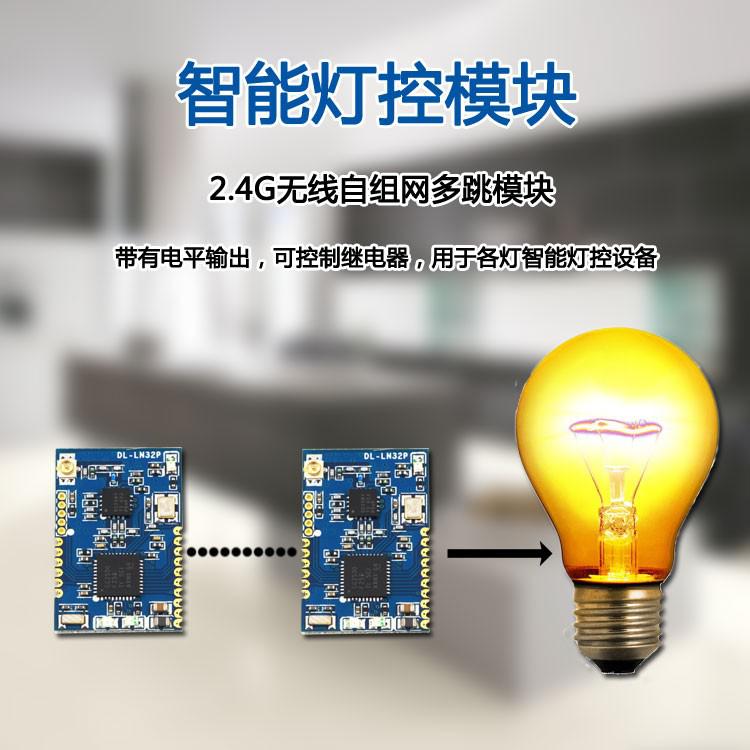

首页 > 供应产品 > 智能灯控模块 2.4G 无线自组网多跳模块 带电平输出 控制继电器 智能照明模块 智能家居模块 智能灯控模块 2.4G 无线自组网多跳模块 带电平输出 控制继电器 智能照明模块 智能家居模块 点击图片查看原图 产品： 浏览次数：919智能灯控模块 2.4G 无线自组网多跳模块 带电平输出 控制继电器 智能照明模块 智能家居模块  单价： 面议 最小起订量： 供货总量： 发货期限： 自买家付款之日起 天内发货 有效期至： 长期有效 最后更新： 2022-04-27 11:52   详细信息 资料链接：//pan.baidu.com/s/1qY5rhso?qq-pf-to=pcqq.discussion#path=%252F      UART串口通信，简单易用    专为自组网多跳设计，长期测试组网稳定  配有专用的PC拓扑分析软件   注：室外空旷无遮挡、无封装、天气晴朗、距离地面高度2米测试



参数名称 参数值 产品型号 DL-LN32P 工作频段 2400~2450MHz（共16信道） 通信接口 UART串口（支持波特率13种，2400,4800,9600,14400,19200,28800，38400,57600,115200,230400,125000,250000,500000） 自组网最大跳数 15跳 单跳传输距离 500米（空外空旷无遮挡测试） 可容纳的点数 典型值为130个，当网络趋向于密集时，节点数减少，最小值为96个。 最大包长度 63Byte（包含端口的地址信息） 传输容量 只有一个节点发送数据时的最大发送速率：
因为发送包的路由信息会占用一定的带宽，每个包的长度越长，发送效率越高。
每个包包含3Byte数据时，2400Bit/s。
每个包包含30Byte数据时，10KBit/s。 最大发送速率 250KBit/s 丢包重传次数 最多15次，网络负载高时，最少5次 空中延时 节点间为单跳，小于10mS 发射功率 4.5dBm 工作电压 2.5V~3.6V  工作电流 小于50mA 天线接口 IPEX天线座
